从专利手艺可以看出一个品牌企业敌手艺立异的重视水平和实力。BG大游在海内拥有专业的手艺研发中心
，研发实力雄厚
，拥有上百人的研发团队
，现在获得的海内外专利220多项。今天我们先容其中一项专利：悬臂式激光装备。

果真(通告)号CN210306289U
，申请(专利权)人：广东BG大游集团股份有限公司

手艺领域

[0001]本适用新型涉及激光装备手艺领域
，特殊是涉及一种结构简朴的悬臂式激光装备。

配景手艺

[0002]激光切割属于热切割要领之一
，激光切割机是使用聚焦的高功率密度激光束照射工件
，使被照射的质料迅速融化、汽化、烧蚀或抵达燃点
，同时借助于光束同轴的高速气流吹除熔融物质
，实现将工件割开。其顺应任何质料的加工制造
，尤其在一些有特殊精度和要求、特殊场合和特种质料的加工制造方面起着无可替换的作用。现有激光切割机的运动系统基本上接纳的结构为双Y梁+X 梁
，这种结构保存以下弱点：1、零部件繁多
，库存备料空间占有率高；2、结构重大
，装置耗时
，且维修不利便；3、无法实现自动化流水线装置
，影响效率。

适用新型内容

[0003]基于此
，有须要针对上述问题
，提供一种结构简朴、维护利便的悬臂式激光装备。

[0004]一种悬臂式激光装备
，包括牢靠板、毗连所述牢靠板的X向组件、毗连所述X向组件的Y向组件、及切割组件；所述X向组件包括毗连所述牢靠板的X 向导轨及滑设于所述X向导轨的X向装置座；所述Y向组件包括毗连所述X向装置座的底板、毗连所述底板的Y向导轨、及滑设于所述Y向导轨的Y向装置座；所述切割组件包括毗连所述Y向装置座的聚焦镜及毗连所述聚焦镜的喷气头
，所述聚焦镜用于聚焦外部的发光件投射的光线。

[0005]本适用新型的悬臂式激光装备通过X向装置座发动Y向组件与切割组件沿X 向导轨移动
，通过Y向装置座发动切割组件沿Y向导轨移动
，从而实现X向与Y 向的位置调解。本悬臂式激光装备装置利便、操作便捷
，适用规模广。

[0006]在其中一个实验例中
，所述切割组件还包括第一反射镜及第二反射镜；所述第一反射镜毗连所述X向装置座；所述第二反射镜毗连所述Y向装置座
，所述第二反射镜设置于所述聚焦镜上方。

[0007]在其中一个实验例中
，所述第一反射镜与第二反射镜朝向相反设置；所述第一反射镜将所述外部的发光件投射的光线反射至第二反射镜
，所述第二反射镜再将光线反射至聚焦镜。

[0008]在其中一个实验例中
，所述X向组件还包括划分设置于所述X向导轨两头的X向动力件与X向牢靠座、毗连所述X向装置座的X向滑块、及X向同步带；所述X向同步带的一端从所述X向装置座的一端经所述X向动力件与X向牢靠座延伸至所述X向装置座的另一端。

[0009]在其中一个实验例中
，所述X向组件还包括毗连所述牢靠板的X向感应件、毗连所述X向装置座一侧的X向挡块、划分毗连所述X向导轨两头的第一限位块及第二限位块、及划分毗连所述X向滑块两头的第一定位块及第二定位块；所述第一限位块对应第一定位块
，所述第二限位块对应第二定位块。

[0010]在其中一个实验例中
，所述X向组件还包括X向调理件
，所述X向调理件的一端毗连所述X向导轨靠近X向牢靠座的一端
，另一端毗连所述X向牢靠座；所述X向调理件用于调理所述X向同步带的松紧度。

[0011]在其中一个实验例中
，所述Y向组件还包括划分设置于所述Y向导轨两头的Y向动力件与Y向牢靠座、及Y向同步带；所述Y向同步带的一端从所述Y 向装置座的一端经所述Y向动力件与Y向牢靠座延伸至所述Y向装置座的另一端。

[0012]在其中一个实验例中
，所述Y向组件还包括毗连所述底板远离Y向导轨一侧的Y向感应件及毗连所述Y向装置座一侧的Y向挡块。

[0013]在其中一个实验例中
，所述Y向组件还包括Y向调理件；所述Y向调理件的一端毗连所述底板靠近Y向牢靠座的一端
，另一端毗连所述Y向牢靠座；所述Y向调理件用于调理所述Y向同步带的松紧度。

[0014]在其中一个实验例中
，还包括支持架；所述支持架装置于所述底板的一端
，所述支持架用于牢靠拖链。

附图说明

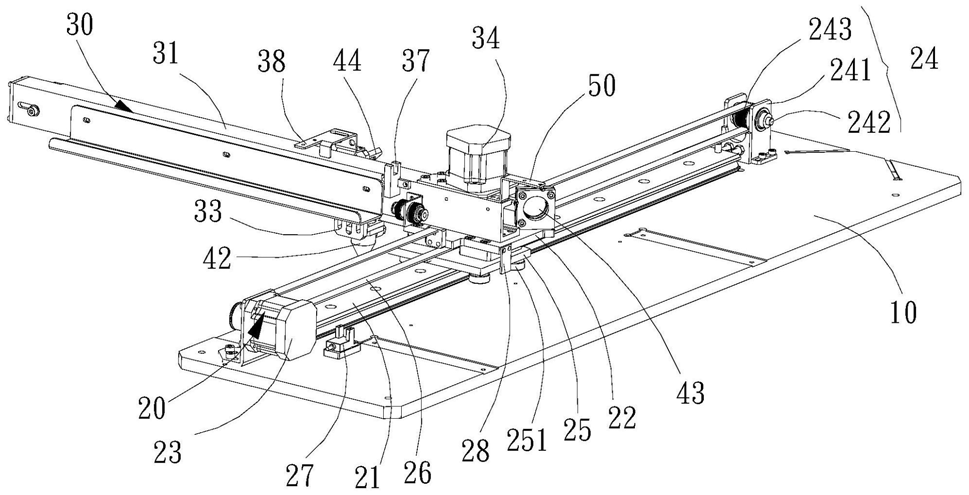

[0015]图1为本适用新型的一实验例的悬臂式激光装备100的立体结构示意图；

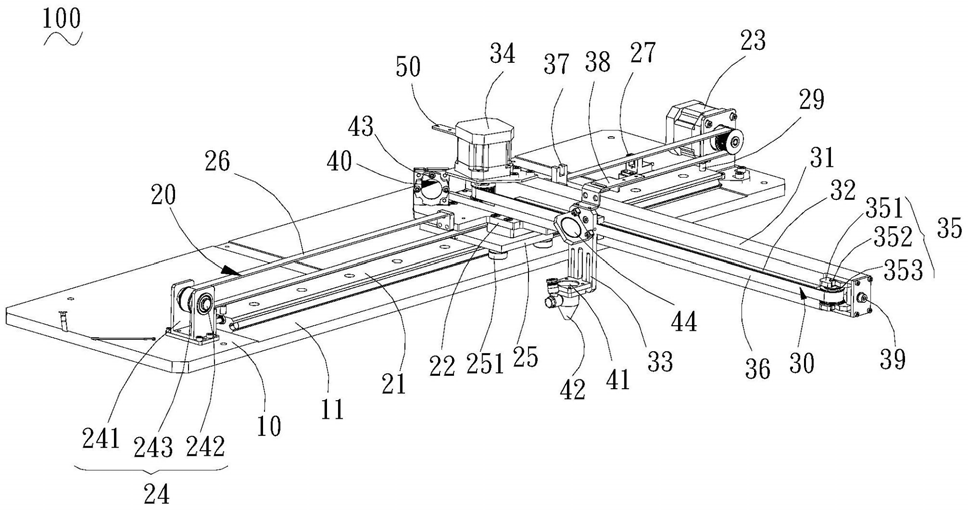

[0016]图2为图1所示悬臂式激光装备另一角度的结构示意图。

[0017]附图标注说明：

[0018]悬臂式激光装备100；

[0019]牢靠板10、装置槽11、X向组件20、X向导轨21、X向装置座22、X向动力件23、X向牢靠座24、X向支持座241、X向转轴242、X向转轮243、X向滑块25、滑轮251、X向同步带26、X向感应件27、X向挡块28、第一限位块29；

[0020]Y向组件30、底板31、Y向导轨32、Y向装置座33、Y向动力件34、Y向牢靠座35、Y向支持座351、Y向转轴352、Y向转轮353、Y向同步带36、Y向感应件37、Y向挡块38、Y向调理件39、切割组件40、聚焦镜41、喷气头42、第一反射镜43、第二反射镜44、支持架50。

详细实验方法：由于专利内容较多
，实验详情请盘问知识产权出书社专利。
